Une diode Zener maintient une tension quasi constante à ses bornes quand tu la branches en polarisation inverse, au-delà de sa tension de claquage. Voilà le fonctionnement en une phrase !
Mais derrière ce comportement unique se cachent
mécanismes physiques différents, et le nom du composant ne te dit pas lequel travaille dans la diode que tu tiens entre les doigts.
Cette distinction n’est pas une curiosité de laboratoire : elle change le signe du coefficient de température, donc la stabilité de ta tension de sortie, donc le composant que tu vas commander. Tu vas voir ici comment elle claque, comment lire cette différence directement dans un tableau de constructeur, et comment dimensionner le montage régulateur sans griller la diode.
Comment fonctionne une diode Zener ? ⚛️

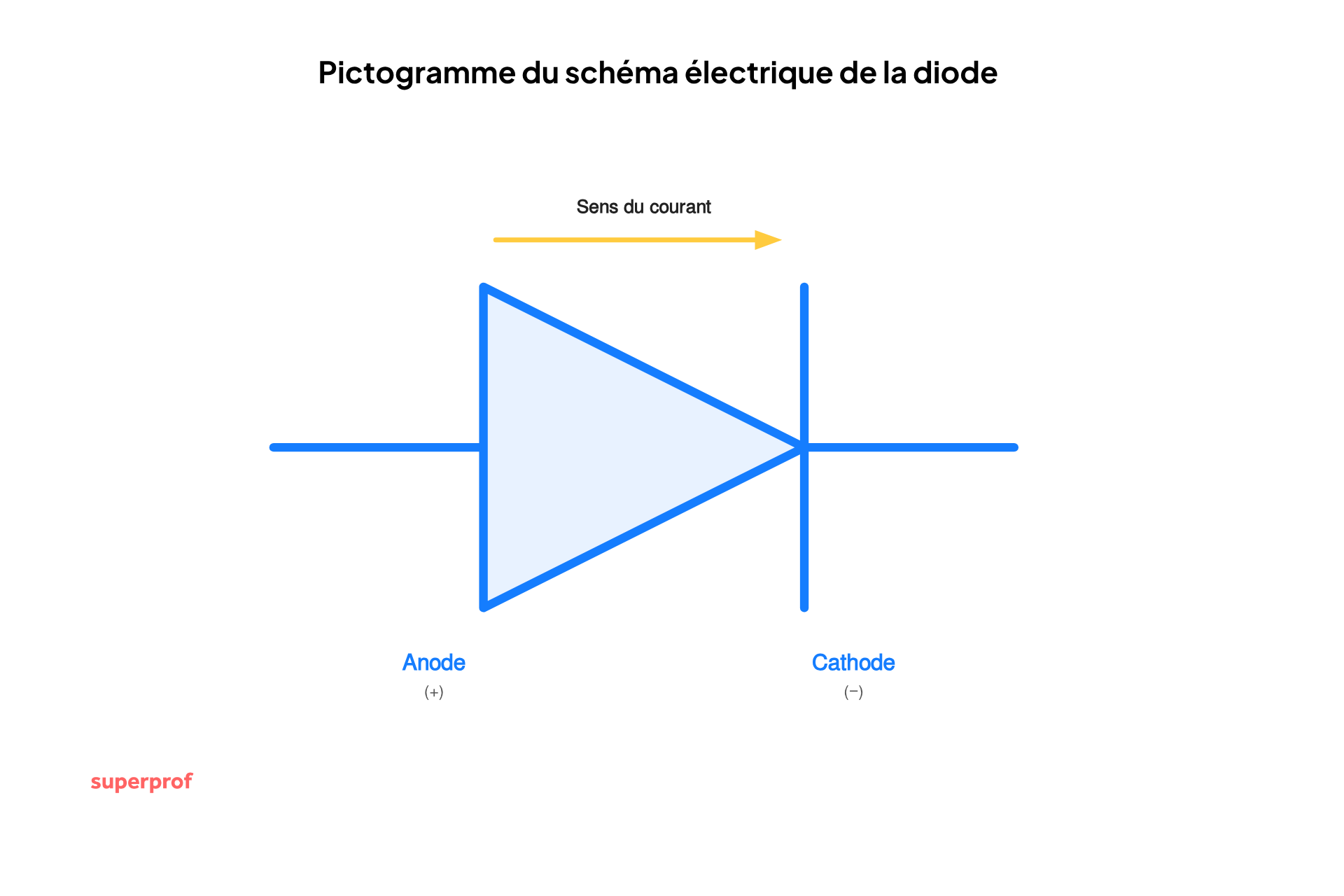

Une diode Zener fonctionne en inverse, dans sa zone de claquage. En dessous de sa tension Zener Vᴢ, elle bloque le courant comme une diode ordinaire. Au-delà, la jonction devient brusquement conductrice et la tension à ses bornes se fige, quasiment indépendante du courant qui la traverse. C’est ce palier qui sert de référence de tension.
En polarisation directe, rien de spectaculaire : elle se comporte comme n’importe quelle diode au silicium et conduit autour de 0,7 V.
Tout l’intérêt du composant se joue donc dans l’autre sens, cathode au potentiel le plus élevé.
Ce palier explique la place de ce composant dans les applications courantes. Tu le retrouves :
- En source de tension stable dans les modules d’alimentation
- En protection d’entrée sur les circuits logiques dont la broche ne tolère pas une surtension
- En calage du point de repos sur les capteurs analogiques dont le signal doit rester dans une plage connue
Dans ces
cas, l’utilisation reste la même : imposer une tension que le reste du circuit prend comme point fixe.
🧪 L’effet Zener : un passage par effet tunnel
En dessous d’environ
le claquage vient de l’effet tunnel.
Nexperia le décrit sans ambiguïté dans sa note d’application AN90031 (2023) : les diodes Zener jusqu’à environ 5 V sont réalisées avec des substrats fortement dopés, et le claquage survient quand les électrons peuvent passer par effet tunnel de la bande de valence vers la bande de conduction à travers la zone de déplétion.
Le fort dopage rend la zone de déplétion très fine. Le champ électrique y est si intense que les électrons traversent la barrière au lieu de la franchir. Aucune énergie cinétique n’est requise : c’est un phénomène quantique, pas un choc !
💥 L’effet avalanche : une ionisation en chaîne
Au-dessus de 5 à 6 V, un autre mécanisme prend le dessus : le claquage par avalanche. Le dopage est plus faible, la zone de déplétion plus large, et le champ électrique accélère les porteurs libres. Ces électrons arrachent d’autres paires électron-trou par impact, qui en arrachent à leur tour : le courant se multiplie en cascade.
Le point que presque personne n’explique : les deux composants portent le même nom. Nexperia l’écrit noir sur blanc dans la même note, et c’est la source de la confusion la plus répandue sur ce composant.
Les deux effets, l’effet Zener et l’effet avalanche, ne sont pas distingués dans la dénomination des diodes Zener. Quel que soit l’effet physique qui domine le claquage de la jonction PN, toutes les diodes de référence de tension sont appelées diodes Zener.
Nexperia, note d’application AN90031, Rev. 3.0 (2023)
Zener ou avalanche ? La réponse est dans la datasheet 🌡️
🔎 Le signe du coefficient de température trahit le mécanisme
Tu peux identifier le mécanisme sans microscope : il suffit de lire le coefficient de températureSᴢ dans le tableau des caractéristiques publié par le fabricant.
Son signe trahit le mécanisme dominant :
- Négatif : effet Zener
- Positif : avalanche
C’est une preuve mesurée, pas une affirmation théorique.
La tension Zener dérive avec la température de jonction selon :
Nexperia précise que pour les diodes de faible tension, Sᴢ est négatif et le mécanisme est l’effet Zener ; au-dessus d’environ 6 V, le signe change et l’avalanche devient dominante.
| Caractéristique | Ce qu’annonce la série BZX84 | Ce que ça change pour ton montage |
|---|---|---|
| Tension nominale | De 2,4 V à 75 V , réparties en 37 tensions de claquage suivant la série E24 | Choisis la valeur juste au-dessus de la tension à stabiliser, puis vérifie qu’elle reste sous la tension d’entrée minimale |
| Tolérance, suffixe A | ± 1 % | À réserver aux montages où le composant sert de référence de comparaison précise |
| Tolérance, suffixe B | ± 2 % | Le compromis courant entre précision et disponibilité |
| Tolérance, suffixe C | Environ ± 5 % | Largement suffisant pour stabiliser une alimentation simple |
| Puissance dissipable | Dissipation totale inférieure ou égale à 250 mW | À comparer à la dissipation calculée charge débranchée, le cas le plus défavorable |
| Boîtier | SOT23, montage en surface | Un boîtier miniature évacue moins de chaleur qu’un modèle traversant : garde de la marge sur la puissance |
Lis la colonne de gauche à droite : le coefficient part de −3,5 mV/K et finit à +5,3 mV/K. Entre 5,6 et 6,2 V, il change de signe. La transition entre deux mondes physiques tient dans deux lignes d’un tableau de commande.
Le coefficient de température bascule à
volts : c’est à cette tension que Sᴢ s’annule, avant de devenir positif dès 6,2 V quand l’avalanche remplace l’effet Zener (Source : Nexperia, AN90031 Table 8, 2023)
🎯 Pourquoi 5,6 V est-elle la valeur préférée des concepteurs ?
À
les deux mécanismes coexistent et se compensent : le coefficient de température peut y être quasi nul.
Une référence construite sur cette valeur dérive donc très peu quand le circuit chauffe, ce qui explique sa présence systématique dans les catalogues. Ce comportement en température est exactement ce que recherchent les systèmes de mesure, où la régulation doit tenir la même valeur du démarrage à froid jusqu’au régime établi.
Deuxième bonne surprise à cette tension : la résistance dynamique y est minimale. Dans la série 1N47xx de Vishay, elle descend à 5 Ω pour la 5,6 V, contre 10 Ω à 3,3 V et 175 Ω à 75 V. Plus cette résistance est faible, plus le palier de régulation est raide, donc plus la tension reste stable quand le courant varie.
Toshiba explique le mécanisme thermique sous-jacent : quand elle monte, la zone de déplétion se rétrécit, donc le claquage Zener survient à plus basse tension. À l’inverse, cette même hausse gêne la circulation des porteurs, donc le claquage par avalanche survient à plus haute tension. Deux tendances opposées, un point d’équilibre !
Besoin d’une tension stable en température ? Vise 5,6 V, le point de coefficient quasi nul.
Tu montes un régulateur à transistor pour sortir environ 5 V ? Nexperia note qu’un coefficient d’environ −2,0 mV/K se compense avec la décroissance de Vʙᴇ, dont le coefficient est très voisin. Les deux dérives s’annulent.
Le montage régulateur shunt : le fonctionnement appliqué 🔌
Le régulateur shunt est le montage de base : la Zener se place en parallèle sur la charge, et une résistance série encaisse la différence entre la tension d’entrée et la tension Zener. La diode absorbe le courant dont la charge n’a pas besoin, ce qui maintient la sortie constante.
Le TD n°3 du département GEII de l’IUT de Châteauroux le définit dans ces termes : le régulateur de tension shunt le plus simple est constitué par une diode Zener placée en parallèle avec la résistance de charge et par une résistance tampon placée en série. C’est exactement le schéma attendu en première année.
🧮 Comment dimensionner la résistance série ?
La résistance série se calcule dans le cas le plus défavorable, celui où la charge consomme le maximum tout en laissant assez de courant à la diode pour rester dans sa zone raide.
- Pour la résistance série :
- Pour la puissance qu’elle dissipe :
- Si tu ajoutes un transistor bipolaire pour tenir un courant de charge plus élevé :
Quel courant minimal garantir dans la diode ? Nexperia donne les ordres de grandeur : 5 mA jusqu’à une tension Zener de 17 V, et 2 mA pour les tensions Zener élevées. En dessous, tu quittes le segment vertical de la caractéristique et la régulation s’effondre.
Ce dimensionnement fixe aussi les limites d’utilisation en pratique. Le schéma shunt standard convient tant que la charge reste modeste : au-delà, l’énergie dissipée en pure perte dans la résistance devient le vrai coût du circuit. Pour une sortie plus exigeante, tu ajoutes un transistor qui encaisse le courant, et la diode ne fournit plus que la consigne.
Compare toujours les caractéristiques électriques des composants retenus : courant admissible, puissance maximale du boîtier et tolérance conditionnent la protection réelle des circuits en aval, bien plus que la seule valeur nominale affichée au catalogue.
🔥 Le piège : la diode chauffe le plus à vide
Contre-intuitif mais formel : la Zener dissipe son maximum quand aucune charge n’est connectée. Nexperia l’écrit tel quel dans l’AN90031. Charge débranchée, tout le courant de la résistance série passe par la diode, et la puissance vaut alors :
Beaucoup de montages sont dimensionnés en pleine charge, puis grillent au banc de test quand on débranche la charge pour mesurer la tension à vide. Le cas à vide est donc celui qu’il faut vérifier en premier, pas en dernier.
Cette contrainte thermique explique pourquoi le choix du boîtier compte autant que celui de la tension.
Un même
n’encaisse pas la même puissance selon qu’il est traversant ou en surface.
Quelle tension et quelle puissance choisir ? 📐
Ce composant n’a pas une tension de seuil : elle se choisit dans une série normalisée. Chez Vishay, la série 1N4728A à 1N4761A couvre 3,3 à 75 V selon la suite E24, avec une tolérance standard de ± 5 %. Tu prends la valeur la plus proche de ton besoin, tu ne la règles pas.
La série normalisée E24 couvre
tensions Zener de 3,3 à 75 V dans la seule série 1N4728A-1N4761A (Source : Vishay, document 85816 Rev. 2.7, 2024)
La puissance dissipable, elle, dépend entièrement du boîtier, et l’écart est considérable entre le traversant et le montage en surface :
| Critère de comparaison | Effet Zener | Effet avalanche |
|---|---|---|
| Mécanisme physique | Effet tunnel : les électrons passent directement de la bande de valence de la région dopée P à la bande de conduction de la région dopée N | Ionisation par impact : les électrons accélérés entrent en collision avec les atomes du réseau cristallin et libèrent de nouveaux porteurs |
| Dopage de la jonction | Fort | Faible |
| Largeur de la zone de déplétion | Très fine, condition nécessaire au passage par effet tunnel | Large, pour laisser les porteurs accélérer avant la collision |
| Domaine de tension où il domine | Sous environ 6 V | Au-dessus d’environ 6 V |
| Coefficient de température | Négatif sous 5 V environ : la tension régulée baisse quand le composant s’échauffe | Positif au-dessus de 6 V environ : la tension régulée monte quand le composant s’échauffe |
| Zone de transition | Entre 5 V et 6 V , le coefficient de température s’annule en changeant de signe | D’où la fréquence des références à 5,6 V , avec un point d’annulation qui dépend du procédé de fabrication |
Un rapport de 1 à 3,5 sur la puissance entre les deux boîtiers, et une résistance thermique trois fois plus élevée en CMS. Autrement dit, la même tension Zener ne te donne pas la même marge thermique : compare toujours la puissance calculée à vide avec la valeur du boîtier que tu comptes poser.
Clarence Zener décrit l’effet tunnel dans les semi-conducteurs en 1934, et le composant hérite de son nom.
Sauf que la plupart des références au-dessus de 6 V claquent par avalanche, un mécanisme que Zener n’a pas décrit. Le nom commercial a survécu à la physique.
D’où vient le nom de la diode Zener ? 📜
Le nom vient de Clarence Melvin Zener, qui décrit en
le mécanisme de claquage par effet tunnel dans les isolants et les semi-conducteurs.
Les diodes de régulation de tension portent son nom depuis, comme le rappelle Nexperia dans l’AN90031.
L’ironie tient en une ligne : la majorité des références au catalogue dépassent 6 V et fonctionnent donc par avalanche, un mécanisme que Zener n’a jamais décrit. Le composant porte le nom du mécanisme minoritaire !
En France, ce sujet se travaille en post-bac technique. Le TD de première année du département GEII de l’IUT de Châteauroux demande le calcul de la puissance dissipée jusqu’à une jonction à 100 °C sur des références réelles (1N4744A, 1N5250B, 1N4736A).
Côté diplôme, le BTS Cybersécurité, Informatique et réseaux, Électronique (CIEL), défini par l’arrêté du 25 janvier 2023, consacre son option B à l’étude et à la maintenance des produits électroniques. Pour consolider les bases sur les grandeurs électriques, tu peux consulter les ressources de physique-chimie.
Retiens la logique d’ensemble : elle régule parce qu’elle claque de façon contrôlée en inverse, par effet tunnel en dessous de 5 V et par ionisation en chaîne au-dessus de 5 à 6 V. Le signe du coefficient de température dans la datasheet te dit lequel des deux travaille, 5,6 V offre le meilleur compromis de stabilité, et le calcul à vide décide de la puissance du boîtier. Avec ces trois repères, tu passes de la définition au dimensionnement réel !
Sources 📚
- Nexperia. "AN90031 : Zener diodes - physical basics, parameters and application examples." Nexperia Application Note, Rev. 3.0, 2023, https://assets.nexperia.com/documents/application-note/AN90031.pdf.
- Vishay Semiconductors. "1N4728A to 1N4761A : Zener Diodes." Vishay Intertechnology, document 85816, Rev. 2.7, 2024, https://www.vishay.com/docs/85816/1n4728a.pdf.
- Toshiba Electronic Devices & Storage Corporation. "What is the temperature coefficient of the Zener diode?" Toshiba Semiconductor FAQ, https://toshiba.semicon-storage.com/us/semiconductor/knowledge/faq/diode/are-there-any-special-considerations-for-the-temperature-coeffic.html.
- IUT de Châteauroux, département GEII. "TD n°3 : Montages à base de diodes Zener." Université d’Orléans, plateforme Céléné, https://celene.univ-orleans.fr/pluginfile.php/1289558/mod_folder/content/0/TD3 Diode zener.pdf.
- République française. "Arrêté du 25 janvier 2023 portant définition et fixant les conditions de délivrance du brevet de technicien supérieur Cybersécurité, Informatique et réseaux, Électronique." Légifrance, Journal officiel, 2023, https://www.legifrance.gouv.fr/jorf/article_jo/JORFARTI000047226098.
- Chovet, Alain, et Pascal Masson. Physique des semi-conducteurs. École Polytechnique Universitaire de Marseille, département Micro-électronique et Télécommunications, 2004, https://users.polytech.unice.fr/~pmasson/Enseignement/Cours de physique des SC - Poly - BAC+3.pdf.
- Vishay Intertechnology. "Zener Diodes / Zener Stabilizers." Vishay Diodes and Rectifiers, https://www.vishay.com/en/diodes/zener-stabilizers/.
- Toshiba Electronic Devices & Storage Corporation. "Basics of TVS Diodes, Chapter 1-2 : Reverse Breakdown Voltage." Toshiba Semiconductor Knowledge, https://toshiba.semicon-storage.com/ap-en/semiconductor/knowledge/e-learning/basics-of-tvs-diodes/chap1/chap1-2.html.
- Nexperia. "Deploy Simple and Efficient Voltage Stabilization with Zener Diodes." Nexperia Efficiency Wins, 16 août 2024, https://efficiencywins.nexperia.com/efficient-products/Deploy-Simple--Efficient-Voltage--Stabilization-with-Zener-Diodes.
- Nexperia. "BZX84-A10 Series Voltage Regulator Diodes." Nexperia Products, https://www.nexperia.com/products/diodes/zener-diodes/BZX84-A10.html.
- Ministère de l’Éducation nationale. "BTS Électrotechnique." Réseau national de ressources en sciences et techniques industrielles, https://sti.eduscol.education.fr/formations/bts/bts-electrotechnique-2020.
- Ministère de l’Éducation nationale. "Référentiel BTS Systèmes Électroniques." Direction générale de l’enseignement scolaire, https://sti.eduscol.education.fr/textes/referentiel-bts-systemes-electroniques.
