Tu pourrais croire que dessiner un cube en trois dimensions respecte toujours les angles qu'on voit réellement. C'est faux. La perspective cavalière repose sur un principe contre-intuitif : les arêtes qui fuient vers le fond sont raccourcies de moitié, et pourtant le résultat paraît juste à l'oeil. C'est cette bizarrerie mathématique qui en fait une des conventions les plus utiles et les plus déroutantes de la géométrie dans l'espace.
Utilisée dès la première en mathématiques pour représenter des solides comme les prismes, les pyramides ou les cylindres, la perspective cavalière obéit à des règles précises que la simple observation ne suffit pas à deviner. Comprendre pourquoi les proportions semblent tordues sur le papier alors que le solide est parfaitement régulier, c'est justement ce qui permet de maîtriser cet outil de représentation.
Les règles fondamentales de la perspective cavalière 📐
La perspective cavalière est une représentation plane d'une figure de l'espace. Elle ne cherche pas à imiter la vision réelle (qui produirait une perspective conique, avec des lignes qui convergent), mais à respecter certaines propriétés géométriques tout en restant lisible et praticable au compas et à la règle.
📏 Le plan frontal : en vraie grandeur
Le plan frontal est la face du solide présentée de face, c'est-à-dire perpendiculaire à la direction d'observation. Il est représenté en vraie grandeur, ce qui signifie que sa forme, ses angles et ses dimensions sont conservés à l'échelle 1. Si le plan frontal est un carré de 4 cm de côté, on le dessine exactement comme un carré de 4 cm. Les angles droits restent droits, les longueurs restent identiques.
C'est la partie la plus intuitive de la méthode : la face qu'on "regarde de face" est représentée telle quelle, sans déformation. Toute la subtilité porte sur la manière dont on représente les autres dimensions, celles qui s'éloignent du regard.
🔍 Les lignes de fuite : l'astuce du raccourcissement
Une ligne de fuite est une droite perpendiculaire au plan frontal. Dans la réalité, ces droites s'enfoncent vers le fond de la figure. En perspective cavalière, elles sont représentées à l'échelle ½ (c'est-à-dire avec une longueur réduite de moitié) et forment un angle de fuite de 45° avec le plan frontal.
Ce raccourcissement est le coeur du système. Si une arête réelle fait 6 cm, sa représentation en ligne de fuite ne fait que 3 cm sur le dessin. Et malgré ce raccourcissement apparent, l'ensemble du solide garde une apparence cohérente. La raison mathématique : l'oeil humain interprète la combinaison de l'angle et du raccourcissement comme une profondeur, ce qui donne l'illusion du volume sans avoir recours à une construction géométrique complexe.
Plan frontal : représenté en vraie grandeur, angle de 90°, longueurs à l'échelle 1. Lignes de fuite : représentées à l'échelle ½, inclinées à 45°. Ces deux conventions combinées permettent de représenter n'importe quel solide de façon lisible et mesurable.
✏️ Lignes visibles et cachées : le rôle du codage
En perspective cavalière, certaines arêtes du solide ne sont pas visibles depuis le point d'observation choisi : elles se trouvent "derrière" la figure. La convention est simple :
- Les arêtes visibles sont tracées en traits pleins,
- Les arêtes cachées sont tracées en traits pointillés.
Ce codage est fondamental : il permet de comprendre la structure interne du solide sans ambiguïté, même si on ne voit pas directement ces arêtes. Sur un examen, oublier de tracer les pointillés est une erreur courante qui pénalise la lecture du dessin.
🔗 Les propriétés conservées par la perspective cavalière
Ce qui rend la perspective cavalière particulièrement utile en géométrie, c'est qu'elle préserve plusieurs propriétés du solide original :
- Le parallélisme : deux droites parallèles dans l'espace restent parallèles dans la représentation,
- Le milieu d'un segment : si un point est le milieu d'une arête du solide, son image est le milieu de l'arête représentée,
- Les proportions sur un segment : si un point partage un segment dans un rapport donné, ce rapport est conservé dans la représentation,
- Les rapports sur des segments parallèles : les rapports entre segments parallèles sont conservés.
En revanche, les angles droits du solide ne sont généralement pas représentés comme des angles droits dans la perspective cavalière, sauf s'ils appartiennent au plan frontal. C'est là que beaucoup d'élèves se trompent : voir un angle qui ne paraît pas droit dans le dessin ne signifie pas qu'il n'est pas droit dans le solide réel.
Lire et construire une perspective cavalière : un exemple guidé 🎯
La théorie prend tout son sens quand on l'applique à un exemple concret. Considérons un prisme droit à bases trapézoïdales, nommé ABCDEFGH, avec ABCD et EFGH comme bases. On cherche à représenter ce prisme en perspective cavalière et à localiser des points particuliers : I, milieu de [CG], et K, point de [AE] tel que AK = (2/3) × AE.
🏗️ Identifier le plan frontal et les lignes de fuite du prisme
Le plan frontal du prisme est la base trapézoïdale ABCD. Puisqu'il est représenté en vraie grandeur, on sait que l'angle DAB est droit (le trapèze de base est rectangle) et que les proportions des côtés sont exactes. On peut donc lire et mesurer directement ce quadrilatère sur le dessin.
Les arêtes latérales AE, BF, CG et DH sont les génératrices du prisme : elles sont perpendiculaires aux bases, donc elles jouent le rôle de lignes de fuite. Dans la représentation, elles sont tracées à l'échelle ½ et inclinées à 45°. Les droites (BF) et (CG) sont parallèles (comme toutes les génératrices d'un prisme droit), et cette propriété est conservée dans le dessin.
📍 Placer les points particuliers I et K
Pour le point I, milieu de [CG] : la perspective cavalière conserve les milieux. Donc I se représente comme le milieu du segment [CG] dans le dessin. Il suffit de trouver le milieu géométrique du segment représenté, sans correction.
Pour le point K, sur [AE] tel que AK = (2/3) × AE : le rapport 2/3 est conservé par la perspective cavalière (propriété des proportions sur un segment). On divise donc le segment [AE] représenté en 3 parties égales et on prend le point à 2/3 depuis A. Le résultat dans le dessin est correct, sans calcul supplémentaire.
L'angle EFB est droit dans le solide réel (car le prisme est droit). Mais dans la perspective cavalière, les segments [EF] et [FB] représentés ne sont pas perpendiculaires à l'écran. Seul le codage (arc de cercle ou symbole d'angle droit) permet d'indiquer qu'il s'agit d'un angle droit. Ne jamais lire la perpendicularité directement sur le dessin !
👁️ Les arêtes cachées : H dans l'ombre
Dans la représentation du prisme ABCDEFGH, les arêtes [DH], [HG] et [HE] sont cachées par le solide lui-même : le sommet H se trouve "derrière" la figure, invisible depuis le point d'observation standard. Il est représenté en pointillés, et son positionnement se déduit par construction géométrique à partir des autres sommets visibles.
Ce type de raisonnement est essentiel à l'examen : il ne s'agit pas de "voir" H, mais de le construire. La perspective cavalière exige de raisonner sur la structure du solide plutôt que de copier ce que l'oeil perçoit directement.
La géométrie dans l'espace ne se regarde pas, elle se raisonne. Une représentation plane ne montre jamais toute la vérité d'un solide : elle en montre juste assez pour que l'esprit reconstruise le reste.
Gilles Châtelet, mathématicien, Les enjeux du mobile (1993)
Perspective cavalière et géométrie dans l'espace : ce qu'il faut maîtriser en 1re 🔬
La perspective cavalière ne se réduit pas à un simple exercice de dessin. Elle s'inscrit dans un programme plus large sur les solides de l'espace, les sections planes et les projections. En première, elle intervient principalement dans les chapitres sur les prismes, cylindres, pyramides et cônes.
📐 Les solides classiques en perspective cavalière
Voici les solides que tu rencontreras le plus souvent avec leur plan frontal :
- Prisme droit : le plan frontal est une base (polygone quelconque), les génératrices sont les lignes de fuite,
- Cylindre droit : le plan frontal est un disque (représenté en vraie grandeur comme une ellipse ou un cercle selon l'orientation), les génératrices latérales sont les lignes de fuite,
- Pyramide : la base est le plan frontal, les arêtes latérales convergent vers l'apex (sommet) qui se représente à l'échelle réduite,

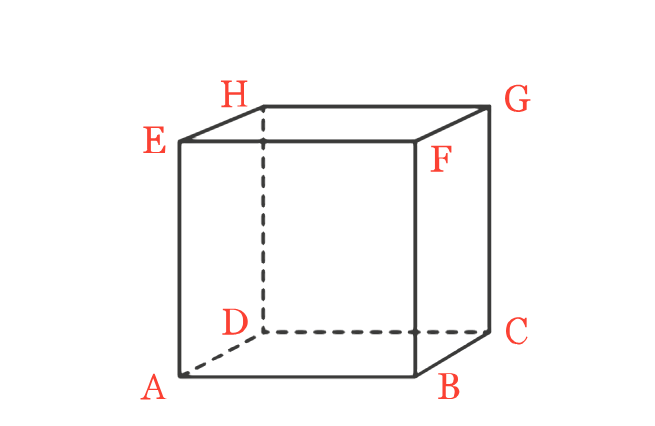

- Cube : une face carrée est le plan frontal, les 4 arêtes de profondeur sont les lignes de fuite à 45° et ½ longueur.
Pour chaque solide, le point de départ est toujours le même : identifier le plan frontal, le tracer en vraie grandeur, puis construire les lignes de fuite avec l'angle et l'échelle réglementaires.
L'angle de fuite standard
degrés - c'est l'angle conventionnel entre les lignes de fuite et le plan frontal en perspective cavalière. En France, cet angle est fixé par convention dans tous les manuels de mathématiques du secondaire.
🧮 Propriétés qui ne sont pas conservées
Savoir ce que la perspective cavalière ne conserve pas est aussi important que savoir ce qu'elle conserve. Deux propriétés disparaissent dans la représentation :
- Les angles : un angle droit dans le solide n'est pas représenté comme un angle droit dans la perspective (sauf s'il est dans le plan frontal). Il faut utiliser le codage pour l'indiquer,
- Les longueurs des lignes de fuite : elles subissent le raccourcissement de moitié, donc une mesure directe sur le dessin donne une valeur fausse si on oublie de multiplier par 2.
Ces deux pièges sont sources d'erreurs fréquentes dans les exercices. La bonne méthode : avant de lire une mesure ou un angle sur un dessin en perspective cavalière, vérifier si l'élément appartient au plan frontal ou à une ligne de fuite.
🔎 Retrouver la vraie longueur d'une arête cachée
Exercice classique en examen : on te donne la représentation en perspective cavalière d'un prisme, et on te demande la longueur réelle d'une arête qui est une ligne de fuite. La méthode est directe : mesure la longueur représentée sur le dessin, puis multiplie par 2. Si une arête représentée mesure 3 cm sur le dessin et qu'il s'agit d'une ligne de fuite, sa longueur réelle est 3 × 2 = 6 cm.
De même, si on te demande de construire un point K tel que AK = (2/3) × AE sur une ligne de fuite, tu utilises le rapport directement sur le segment représenté (la perspective conserve les rapports), sans te préoccuper du raccourcissement.
Foire Aux Questions ❓
🤔 Qu'est-ce que la perspective cavalière en mathématiques ?
La perspective cavalière est une méthode de représentation plane des solides de l'espace. Elle repose sur deux règles : le plan frontal est dessiné en vraie grandeur (échelle 1, angles conservés), et les lignes de fuite (perpendiculaires au plan frontal) sont dessinées à l'échelle ½ avec un angle de fuite de 45°. Cette convention permet de représenter n'importe quel solide de façon lisible, mesurable et constructible à la règle et au compas.
🤔 Pourquoi les angles droits ne sont-ils pas visibles en perspective cavalière ?
La perspective cavalière déforme les angles hors du plan frontal. Un angle droit entre une arête du plan frontal et une ligne de fuite apparaît comme un angle de 45° dans la représentation. Pour signaler qu'un angle est droit dans le solide réel, on utilise le codage graphique (petit carré ou arc de cercle dans le dessin), sans que cela soit visible visuellement comme un angle droit. C'est la règle fondamentale : ne jamais lire la perpendicularité directement sur un dessin en perspective cavalière.
🤔 Quelles propriétés sont conservées par la perspective cavalière ?
La perspective cavalière conserve le parallélisme (deux droites parallèles restent parallèles dans la représentation), les milieux de segments et les rapports sur les segments (si un point partage un segment dans le rapport k, ce rapport est conservé dans le dessin). En revanche, les angles et les longueurs des lignes de fuite sont déformés : les lignes de fuite subissent un raccourcissement de moitié.
🤔 Comment retrouver la longueur réelle d'une ligne de fuite ?
Pour retrouver la longueur réelle d'une arête représentée comme ligne de fuite, il suffit de mesurer sa longueur dans le dessin et de la multiplier par 2, car les lignes de fuite sont représentées à l'échelle ½. Par exemple, si une ligne de fuite mesure 3,5 cm dans le dessin, sa longueur réelle est 3,5 × 2 = 7 cm.
🤔 Quelle est la différence entre perspective cavalière et perspective conique ?
La perspective cavalière (utilisée en mathématiques au lycée) conserve le parallélisme des droites : les lignes de fuite restent parallèles entre elles. La perspective conique (utilisée en art et en architecture) fait converger les lignes de fuite vers un ou plusieurs points de fuite sur l'horizon, ce qui imite mieux la vision humaine mais est plus complexe à construire géométriquement. En classe de première, la perspective cavalière suffit pour tous les problèmes de géométrie dans l'espace.
La perspective cavalière est une convention géométrique rigoureuse, utile pour représenter les solides de l'espace sur papier tout en conservant les propriétés essentielles comme le parallélisme et les rapports de longueur. Maîtriser ses deux règles - plan frontal en vraie grandeur, lignes de fuite à ½ et 45° - permet de lire, construire et interpréter n'importe quelle figure en géométrie dans l'espace au lycée.
