Les lois de l'électricité
I- Les lois de la tension et de l'intensité dans un circuit en série

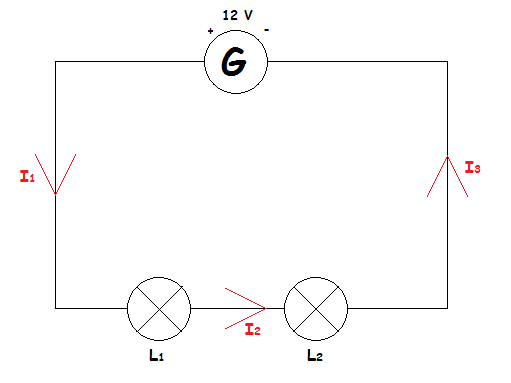

Réaliser le montage suivant :
1- Loi relative à la tension dans un circuit en série
Mesurer les trois tensions suivantes :
- aux bornes du générateur : UG = 11.92 V
- aux bornes de la lampe L1 : U1 = 6.13 V
- aux bornes de la lampe L2 : U2 = 5.79 V
Ces trois tensions sont liées par le relation mathématique : UG = U1 + U2.
Loi d'additivité des tensions : Dans un circuit en série, la tension délivrée par le générateur est égale à la somme des tensions aux bornes des autres dipôles.
2- Loi relative à l'intensité dans un circuit en série
Mesurer l'intensité des courants I1, I2 et I3 indiqués sur le schéma (en rouge) :
- I1 = 103.1 mA
- I2 = 103.1 mA
- I3 = 103.1 mA
Ces trois intensités sont liées par la relation mathématique : I1 = I2 = I3.
Loi relative à l'intensité dans un circuit en série : Dans un circuit en série, l'intensité est la même en tout point.
II- Les lois de la tension et de l'intensité dans un circuit en dérivation

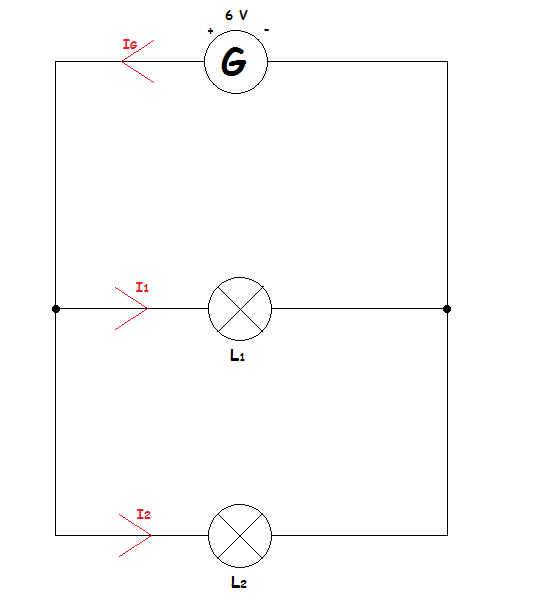

Réaliser le montage du circuit en dérivation suivant :
Définitions :
- Un noeud est un point d'un circuit où sont branchés plusieurs fils de connexion.
- Une branche est une portion de circuit contenant au moins un dipôle et située entre deux noeuds.
1- Loi relative à la tension dans un circuit en dérivation
Mesurer les trois tensions suivantes :
- aux bornes du générateur : UG = 5.90 V
- aux bornes de la lampe L1 : U1 = 5.90 V
- aux bornes de la lampe L2 : U2 = 5.90 V
Ces trois tensions sont liées par le relation mathématique : UG = U1 = U2.
Loi relative à la tension dans un circuit en dérivation : La tension délivrée par le générateur est égale à la tension aux bornes de chaque branche dérivée.
2- Loi relative à l'intensité dans un circuit en dérivation
Mesurer l'intensité des courants IG, I1 et I2 indiqués sur le schéma (en rouge) :
- Courant circulant dans la branche principale : IG = 209 mA
- Courant circulant dans la lampe L1 : I1 = 102 mA
- Courant circulant dans la lampe L2 : I2 = 107 mA
Ces trois intensités sont liées par la relation mathématique : I1 = I2 + I3.
Lois relatives à l'intensité dans un circuit en dérivation :
- L'intensité du courant dans la branche principale est égale à la somme des intensités des courants dans les branches dérivées.
- La somme des intensités des courants qui arrivent à un noeud est égale à la somme des intensités des courants qui en repartent.
