📌 Une ampoule électrique fonctionne en convertissant l'énergie électrique en lumière visible à travers divers mécanismes. Elle se compose généralement d'un filament (pour les ampoules incandescentes), de gaz ou de semi-conducteurs, et d'une enveloppe en verre pour protéger les composants internes.
Tout savoir sur les ampoules, c'est par ici !
Comprendre la composition d'une ampoule 🔦
L'ampoule électrique, depuis son invention révolutionnaire par Thomas Edison en 1879, a profondément transformé la manière dont nous éclairons nos vies.
🌦️ Fondée sur le principe de la conversion d'énergie électrique en lumière visible, elle a évolué au fil des décennies, passant des ampoules incandescentes traditionnelles aux technologies modernes telles que les LED et les ampoules fluorescentes.
Cette innovation a non seulement amélioré l'efficacité énergétique et la durabilité, mais a également joué un rôle crucial dans l'essor de la technologie de l'éclairage, influençant notre quotidien et notre impact sur l'environnement.

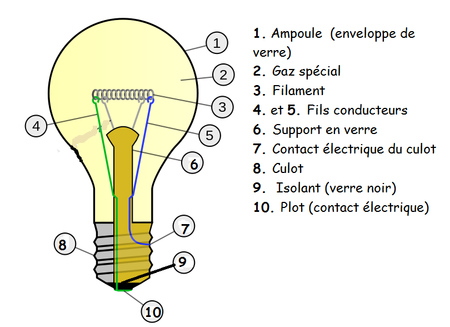

Schéma d'une ampoule
Les composantes d'une ampoule sont les mêmes pour tous les types :
- Le Culot : C'est la base de l'ampoule qui se visse ou se clipse dans le support d'ampoule. Il assure la connexion électrique avec le circuit.
- Le Globe ou L'Enveloppe : Généralement en verre, il protège les composants internes et contient le gaz ou le vide nécessaire au fonctionnement de l'ampoule.
- Le Filament (pour les ampoules incandescentes) : Composé de tungstène, il est enroulé en spirale à l'intérieur de l'ampoule. Lorsqu'un courant électrique traverse le filament, il chauffe jusqu'à une température très élevée (environ 2 500°C), produisant ainsi de la lumière visible par incandescence. Le filament est soutenu par des supports métalliques qui le maintiennent en place.
- Le Gaz (pour les ampoules à décharge et fluorescentes) : Les ampoules à décharge, telles que les lampes au sodium ou au mercure, contiennent un gaz ionisé à haute pression qui produit de la lumière lorsqu'il est excité par un courant électrique. Les ampoules fluorescentes contiennent un mélange de gaz, généralement de l'argon et du mercure à basse pression, qui émet des rayons ultraviolets lorsqu'il est excité.
- Le Phosphore (pour les ampoules fluorescentes) : À l'intérieur du tube fluorescent, une fine couche de phosphore recouvre la paroi interne. Lorsque les rayons ultraviolets excitent le phosphore, il émet de la lumière visible, généralement blanche.
- Les Diodes électroluminescentes (LED) : Les ampoules LED utilisent des semi-conducteurs pour produire de la lumière. Lorsqu'un courant électrique passe à travers le semi-conducteur, les électrons se recombinent avec des trous et émettent des photons, produisant ainsi de la lumière visible. Les LED peuvent être monochromatiques (une seule couleur) ou multicolores en fonction de la composition du semi-conducteur.
Les différents types d'ampoules ⚡️
Il existe plusieurs types d'ampoules :
- Les ampoules incandescentes, qui produisent de la lumière en chauffant un filament de tungstène
- Les ampoules fluorescentes, qui utilisent un gaz et du phosphore pour générer de la lumière
- Les ampoules LED, qui émettent de la lumière à travers des diodes électroluminescentes
- Les ampoules halogènes, qui sont des versions améliorées des incandescentes
- Les ampoules à décharge, comme celles au sodium ou au mercure, utilisées pour l'éclairage public
| Type d'Ampoule | Rôle | Avantage | Inconvénient |
|---|---|---|---|
| Ampoules incandescentes | Éclairage général | Lumière chaude et agréable | Faible efficacité énergétique, courte durée de vie, produit beaucoup de chaleur |
| Ampoules fluorescentes | Éclairage économique | Très efficaces énergétiquement, durée de vie plus longue | Contiennent du mercure, qualité de lumière parfois perçue comme froide ou clignotante |
| Ampoules LED | Éclairage écologique et économique | Très efficaces énergétiquement, longue durée de vie | Coût initial élevé, qualité de lumière peut être perçue comme froide |
| Ampoules halogènes | Utilisation dans diverses applications | Lumière brillante et intense, amélioration de l'efficacité par rapport aux incandescentes | Moins efficaces que les LED, courte durée de vie, produit de la chaleur |
| Ampoules à décharge | Éclairage extérieur et industriel | Très efficaces pour l'éclairage public, longue durée de vie | Contiennent des substances toxiques comme le mercure, nécessitent un équipement spécifique pour l'installation et l'entretien |

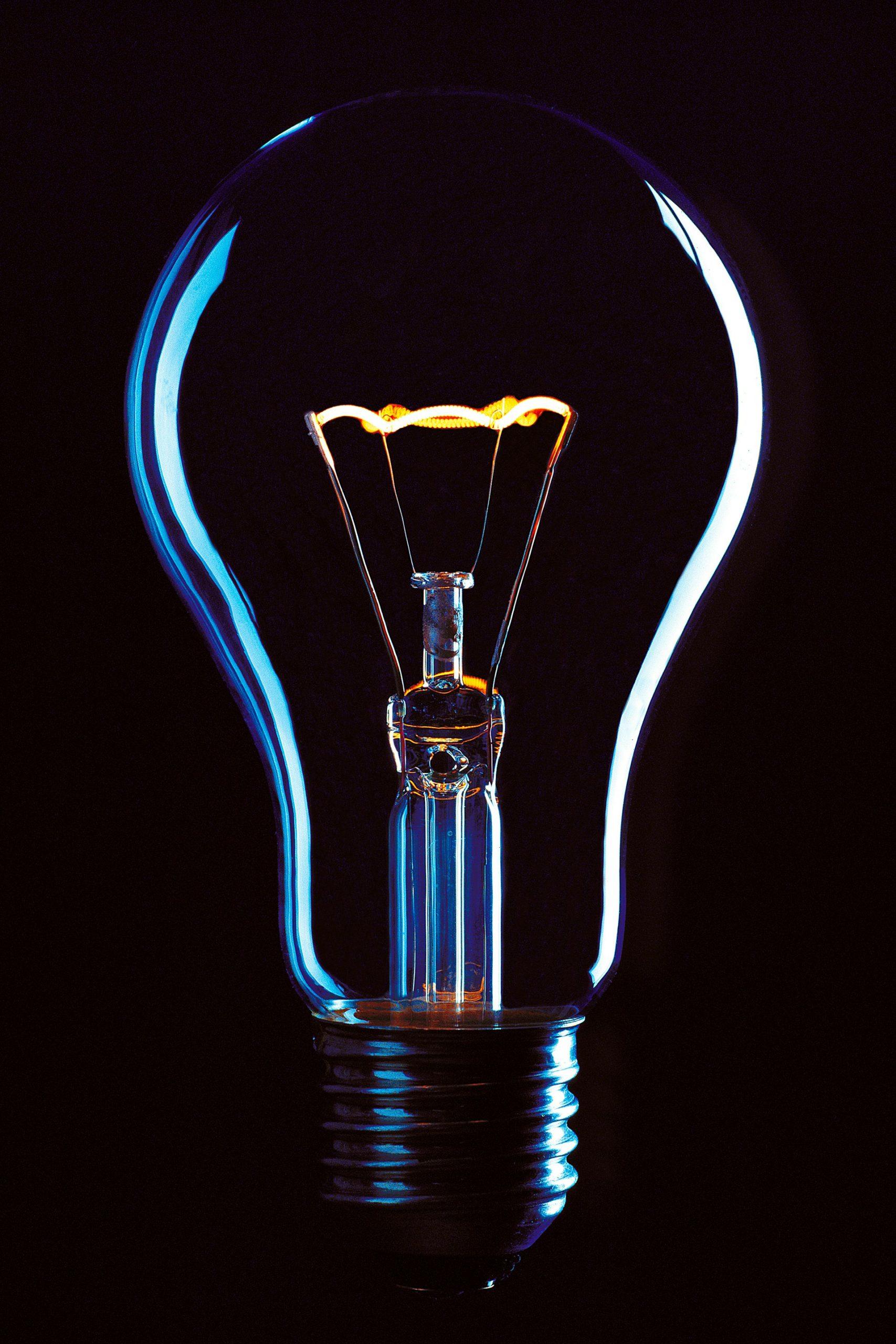

Ampoules incandescentes
🕯️ Les ampoules incandescentes sont les plus anciennes et les plus simples des technologies d’éclairage.
Leur fonctionnement de base repose sur un filament de tungstène à l’intérieur d’une ampoule en verre. Lorsqu’un courant électrique traverse le filament, il chauffe jusqu’à atteindre une température à laquelle il émet de la lumière visible. Ce processus est appelé "incandescence".
La simplicité de leur conception et de leur fonctionnement en a fait une option populaire depuis leur invention par Thomas Edison à la fin du 19e siècle.
Avantages
- Simplicité de conception : Facile à produire et à utiliser.
- Qualité de lumière : Émet une lumière chaude et agréable, avec un excellent rendu des couleurs.
Inconvénients
- Efficacité énergétique faible : Une grande partie de l’énergie est perdue sous forme de chaleur plutôt que de lumière, ce qui les rend peu économiques.
- Durée de vie courte : Les ampoules incandescentes ont une durée de vie limitée, généralement entre 700 et 1 000 heures.
- Impact environnemental : Leur faible efficacité énergétique conduit à une consommation excessive d’énergie, augmentant ainsi l’empreinte carbone.
Ampoules fluorescentes
🌈 Les ampoules fluorescentes fonctionnent différemment.
Elles contiennent un gaz (généralement un mélange d’argon et de mercure) à basse pression à l’intérieur d’un tube. Lorsque le courant électrique passe à travers le gaz, il émet des rayons ultraviolets. Ces rayons sont ensuite convertis en lumière visible lorsqu’ils frappent une couche de phosphore à l’intérieur du tube.
Avantages
- Efficacité énergétique : Elles consomment beaucoup moins d’énergie que les ampoules incandescentes pour une même quantité de lumière produite.
- Durée de vie plus longue : Elles durent généralement entre 7 000 et 15 000 heures.
Inconvénients
- Qualité de lumière : La lumière peut parfois être perçue comme froide ou clignotante, ce qui peut être désagréable pour certains utilisateurs.
- Contenu en mercure : Le mercure est toxique, ce qui pose des problèmes de recyclage et de sécurité.
Ampoules LED (diodes électroluminescentes)
📺 Les ampoules LED utilisent une technologie avancée où des diodes électroluminescentes émettent de la lumière lorsqu'un courant électrique les traverse. Les LED convertissent l’électricité directement en lumière, avec très peu de perte de chaleur.
Avantages
- Efficacité énergétique exceptionnelle : Consomment jusqu’à 80 % moins d’énergie que les incandescentes.
- Durée de vie très longue : Peuvent durer jusqu’à 25 000 à 50 000 heures.
- Écologique : Ne contiennent pas de mercure et sont souvent recyclables.
Inconvénients
- Coût initial élevé : Les ampoules LED sont plus chères à l’achat, mais leur longue durée de vie et leur efficacité énergétique compensent ce coût sur le long terme.
- Qualité de lumière : Bien que constamment améliorée, la lumière des LED peut parfois être perçue comme trop froide ou trop directionnelle.
Autres types d'ampoules
- Ampoules halogènes : Une variante des incandescentes, elles utilisent un filament de tungstène entouré de gaz halogène, ce qui permet de recycler le tungstène évaporé et de prolonger la durée de vie de l’ampoule. Elles sont plus efficaces que les incandescentes traditionnelles, mais encore moins que les fluorescentes et les LED.
- Ampoules à décharge : Incluent les ampoules au sodium et au mercure. Elles fonctionnent en ionisant un gaz à haute pression, ce qui émet de la lumière. Utilisées principalement dans l’éclairage public et industriel, elles sont très efficaces mais contiennent des substances toxiques comme le mercure, nécessitant une gestion soigneuse en fin de vie.
Ces divers types d'ampoules montrent une évolution technologique visant à améliorer l’efficacité énergétique, la qualité de l’éclairage et l’impact environnemental, tout en répondant à des besoins spécifiques d'éclairage.
Fonctionnement du circuit électrique 🔌
Un circuit électrique avec des ampoules fonctionne en permettant à un courant électrique de circuler à travers un conducteur, généralement un fil métallique, connecté à une source d'alimentation comme une batterie ou le réseau électrique.
Lorsque le courant traverse le filament ou le système électroluminescent de l'ampoule, il rencontre une résistance qui convertit l'énergie électrique en lumière visible.
Ce processus illumine l'ampoule tout en maintenant le circuit complet et fonctionnel.
Principe de base de l'éclairage
🔋 Le principe fondamental derrière toutes les ampoules est la conversion de l'énergie électrique en lumière. Cette conversion se fait par divers mécanismes, selon le type d'ampoule :
| Type d'Ampoule | Fonctionnement |
|---|---|
| Incandescence | L’électricité chauffe un filament jusqu’à ce qu’il brille, émettant de la lumière visible. |
| Phosphorescence | Dans les ampoules fluorescentes, un courant électrique excite le gaz, produisant des rayons ultraviolets, transformés en lumière visible par une couche de phosphore. |
| Électroluminescence | Dans les LED, des électrons traversent un semi-conducteur, émettant de la lumière par des diodes électroluminescentes. |
| Décharge de gaz | Dans les ampoules à décharge, le courant électrique ionise un gaz, provoquant une émission de lumière. |
Différences technologiques
Les différentes technologies d'ampoules se distinguent par leurs mécanismes de production de lumière :
- Ampoules incandescentes : Utilisent un filament de tungstène chauffé par le passage d'un courant électrique, produisant une lumière continue mais générant beaucoup de chaleur.
- Ampoules fluorescentes : Utilisent un tube rempli de gaz et recouvert de phosphore. Le courant électrique ionise le gaz, produisant des UV qui font briller le phosphore.
- Ampoules LED : Utilisent des semi-conducteurs. Quand les électrons traversent le matériau semi-conducteur, ils émettent de la lumière de manière très efficace avec peu de chaleur produite.
- Ampoules à décharge (sodium, mercure) : Fonctionnent par ionisation d'un gaz spécifique, provoquant une émission de lumière. Le type de gaz détermine la couleur de la lumière (sodium pour l’orange, mercure pour le blanc-bleu).
Efficacité énergétique
L'efficacité énergétique mesure la quantité de lumière produite par unité d'énergie consommée. Elle varie considérablement entre les technologies :
| Type d'Ampoule | Efficacité énergétique | Caractéristiques |
|---|---|---|
| Incandescentes | Très inefficaces, environ 10 % de l’énergie en lumière | Produisent beaucoup de chaleur, courte durée de vie. |
| Fluorescentes | Plus efficaces, environ 25 % de l’énergie en lumière | Consomment moins d’énergie pour une luminosité équivalente, contiennent du mercure. |
| LED | Très efficaces, plus de 90 % de l’énergie en lumière | Réduisent considérablement la consommation d’énergie, longue durée de vie, pas de mercure, lumière directionnelle. |
| Ampoules à décharge | Variabilité en efficacité | Sodium haute pression : très efficaces pour l'éclairage public. Mercure : moins courantes à cause de la toxicité. |
Facteurs influençant l'efficacité
- Température : Les ampoules fluorescentes et les LED sont sensibles aux températures extrêmes, ce qui peut affecter leur performance.
- Durée de vie : Les LED ont une durée de vie exceptionnelle (jusqu’à 50 000 heures), réduisant la fréquence de remplacement et les coûts associés.
- Qualité de fabrication : La qualité des composants et de la fabrication impacte directement l'efficacité et la durabilité des ampoules. Les LED de haute qualité offriront une meilleure performance et une durée de vie plus longue que des produits bon marché.
- Usage et entretien : L'utilisation appropriée et l’entretien des ampoules (comme éviter les allumages et extinctions fréquents pour les fluorescentes) peuvent également affecter leur efficacité et leur durée de vie.
En somme, chaque type d’ampoule a des mécanismes de fonctionnement et des niveaux d’efficacité énergétique distincts. Les technologies modernes comme les LED offrent des avantages significatifs en termes de consommation d’énergie et de durée de vie, répondant aux besoins contemporains de durabilité et d’économie d’énergie.
Vous avez aimé cet article ? Notez-le !
Loading...
Si vous désirez une aide personnalisée, contactez dès maintenant l’un de nos professeurs !
Bonjour,
le culot et le ciment, c’est la même chose appelé différemment?
le filament et le fils de conduction, c’est aussi la même chose appelé différemment?
Cordialement, muriel
Bonjour Monsieur,
Je cherche à savoir comme Mr Daniel Meyer De quoi est constitué le « ciment » qui fixe la partie verre au culot ?
Cordialement Marc
Quelle est la borne négative ou positive d’ampoule électrique?
Culotte et le plot central
Bonjour je SS en 5ieme et je ne comprend pas le parcours que fait l’électricité dans la lampe
Bonjour,
Voici une ressource avec un schéma qui pourra vous être utile pour vous éclairer sur le parcours électrique : https://www.superprof.fr/ressources/scolaire/physique-chimie/cours-ps-1/5eme-ps-1/passage-du-courant.html
Bonne journée.
Bonjour,
De quoi est constitué le « ciment » qui fixe la partie verre au culot ?
Cordialement,
Bonjour je SS en 5ieme et je ne comprend pas le parcours que fait l’électricité dans la lampe
Bonjour, il s’agit tout simplement de métal !
Bonne journée.
