Chapitre 2
La Loi d'Ohm
I ) Étude d'une résistance en courant continu.
Il s'agit d'étudier
la variation de l'intensité du courant dans une résistance,
lorsqu'on fait varier la tension à ses bornes.
1°) Le montage
potentiomètrique.
Un potentiomètre est
une résistance variable, il permet de faire varier le courant
électrique dans un circuit.
A ) Permet de mesurer
l'intensité du courant dans le circuit série.
V ) Permet de mesurer la
tension aux bornes de la résistance étudiée.
R est la résistance
étudiée.
Rh est le potentiomètre.
2°) Les mesures.
A l'aide de Rh, faisons
varier la tension ( U ) aux bornes de R et notons les intensités
du courant ( I ) correspondantes.
| U ( V ) | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| I ( A ) | 0,058 | 0,047 | 0,036 | 0,025 | 0,017 | 0,009 | 0 |
Voici la résistance
établie dans le circuit ci-haut. ( Marron, Noir, Marron, Doré
). Avec l'aide du code des couleurs, calculer son intensité.
| Marron | Noir | Marron | Doré |
Résistance = 10 x 10
= 100 ( +/- 5% )
Que constate t-on ?
On constate que le tableau
semble être proportionnel.
II ) La loi d'ohm.

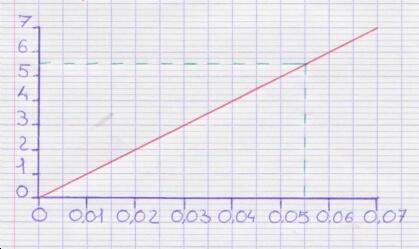

1°) Le tracé
de la caractéristique.
La caractéristiques
de cette résistance R est la graphique qui porte en abscisse,
l'intensité du courant établie dans le 2. Lorsque H
décroît, I décroît aussi.
Que constate t-on ?
La caractéristique
de cette résistance R est une droite qui passe par l'origine.
Il y a donc une relation de proportionnalité entre l'intensité
du courant ( I ) qui traverse R et la tension ( U ) entre ses bornes.
On peut écrire : U = ? x I.
Le coefficient de
proportionnalité est le coefficient directeur de cette droite.
Cherchons ce coefficient directeur.
Le coefficient de
proportionnalité est donc 100.
2°) Énoncés
de la loi d'ohm.
| La tension U aux bornes d'une |
- U ( Volt ) = R ( Ω
) x I ( Ampère ).
